PPT科研作图①——设置PPT导出图片的分辨率

PowerPoint2007以上版本的"另存为"功能尤其强大，能保存成许多常见位图及矢量图格式。而且ppt的配色、组图功能强大，操作人性化，无需针对某类图而专门去学习特定软件，在科研制图(如基因结构示意图，细胞结构图、信号通路图、维恩图等)中可当做illustrator来使用，也可以当做photoshop进行图片组合排版使用。对于ppt中的位图，分辨率默认为96dpi，若以大于默认的96dpi的分辨率将幻灯片导出为图片，则需要添加注册表值：

1.退出所有微软相关的程序，一般要求关掉所有microsoftoffice程序;

2.XP系统，单击“开始”，然后单击“运行”;

3.在“打开”框中，键入regedit，然后单击“确定”，打开“注册表编辑器”;

4. 将注册表展开到下面的项：

PowerPoint2003：HKEY_CURRENT_USER\Software\Microsoft\Office\11.0\PowerPoint\Options

PowerPoint2007：HKEY_CURRENT_USER\Software\Microsoft\Office\12.0\PowerPoint\Options

PowerPoint2010：HKEY_CURRENT_USER\Software\Microsoft\Office\14.0\PowerPoint\Options

PowerPoint2013：HKEY_CURRENT_USER\Software\Microsoft\Office\15.0\PowerPoint\Options

PowerPoint 2016：HKEY_CURRENT_USER\Software\Microsoft\Office\16.0\PowerPoint\Options

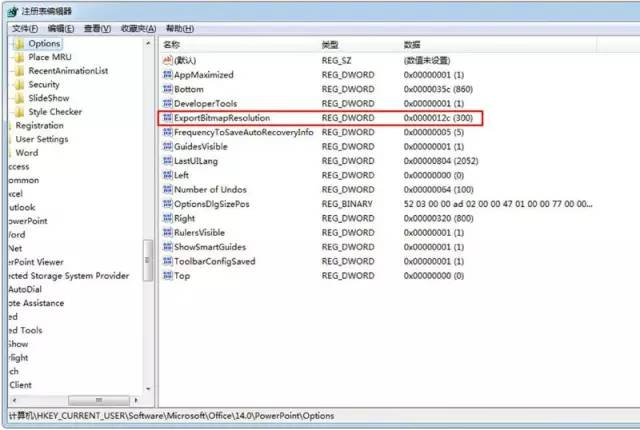

5.在选中了“Options”项的情况下，在“编辑”菜单上，指向“新建”，然后单击“DWORD(或QWORD，64位)值”，32位机子就选32位的，64位机子就选64位的，如果Options下绝大多数是DWORD，那么就跟着选DWORD;

6.键入ExportBitmapResolution，然后按Enter键;

直接在注册表窗口里面"右键-新建-DWORD(32位或64位)值-命名为ExportBitmapResolution"也能完成上面操作

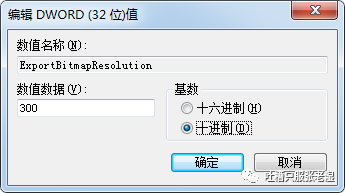

7.在选中“ExportBitmapResolution”的情况下，单击“编辑”菜单上的“修改”或右键-修改;

8.在“数值数据”框中，输入想要的分辨率，比如一般科研杂志要求至少300dpi。注意：PowerPoint2003导出的最大分辨率只能设置为307dpi;

9.单击“十进制”，然后单击“确定”;

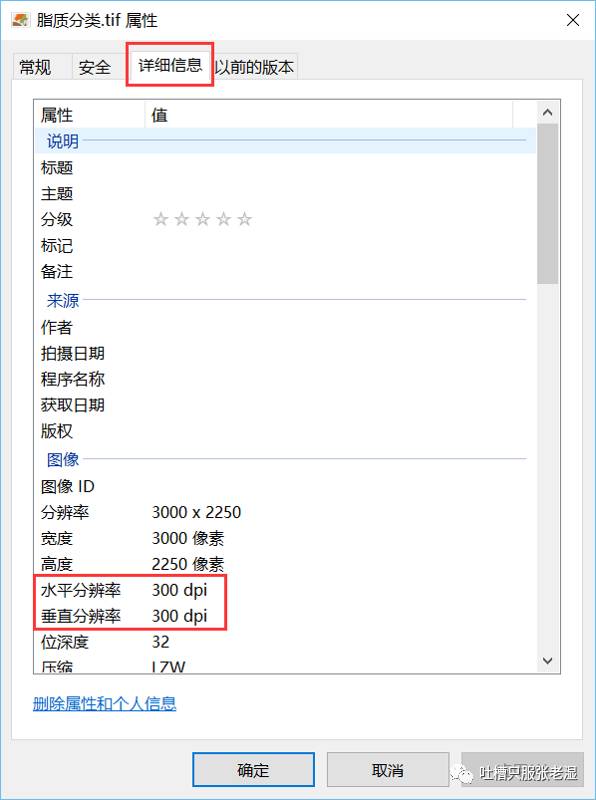

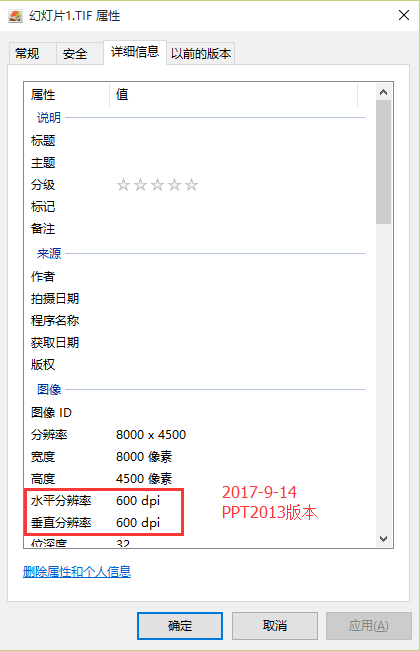

10.在“文件”菜单上，单击“退出”以退出注册表编辑器；或者直接关掉注册表编辑器；以后另存为位图格式的时候，将按照设定的分辨率导出；win7以上系统可以在导出图片"属性-详细信息"中查看图片分辨率(下图：脂质分类.tif)，XP系统需要另外使用专门的软件查看;

ps：最近校正教程内容的时候，官网表示分辨率不能超过307dpi，超过会自动缩回307dpi，但我在PPT2013和PPT2016亲测不会，设置600dpi可用。

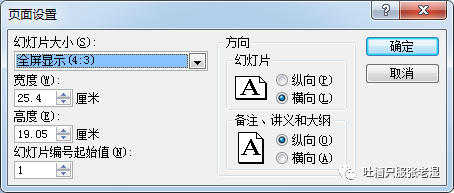

11.在ppt中修改页面设置，可以得到想要的图片尺寸;比如某杂志要求双栏图片17.35cm，那么可以在下面的对话框中修改宽度(高度按照实际需要调整)，设置完成后，可以直接导出做好的tif图片而无需photoshop进行修改。

详见：HowtochangetheresolutionofaslidethatyouexportasapictureinPowerPoint：http://support.microsoft.com/default.aspx?scid=kb;en-us;827745

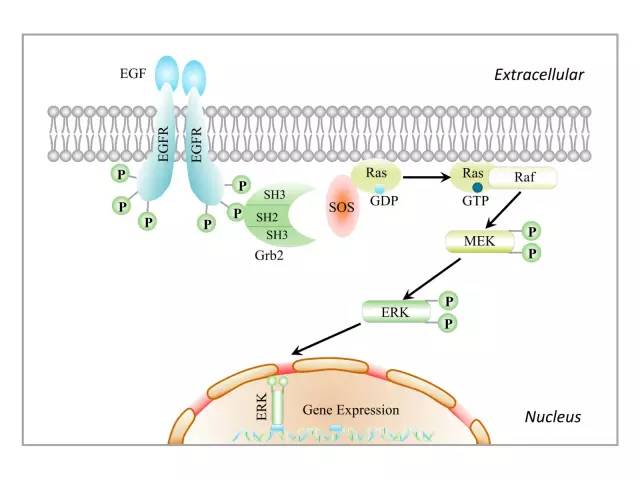

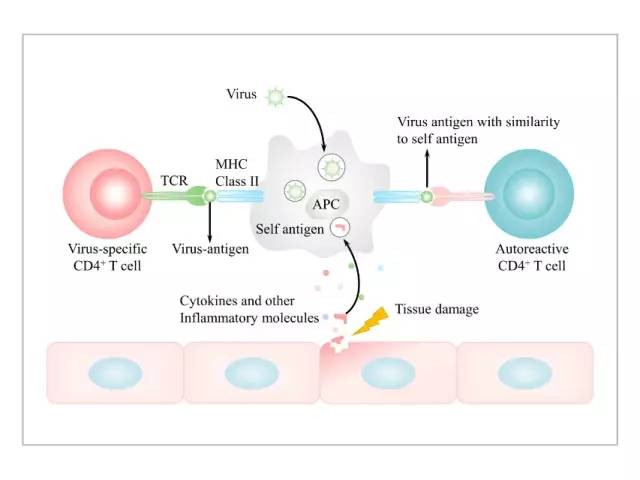

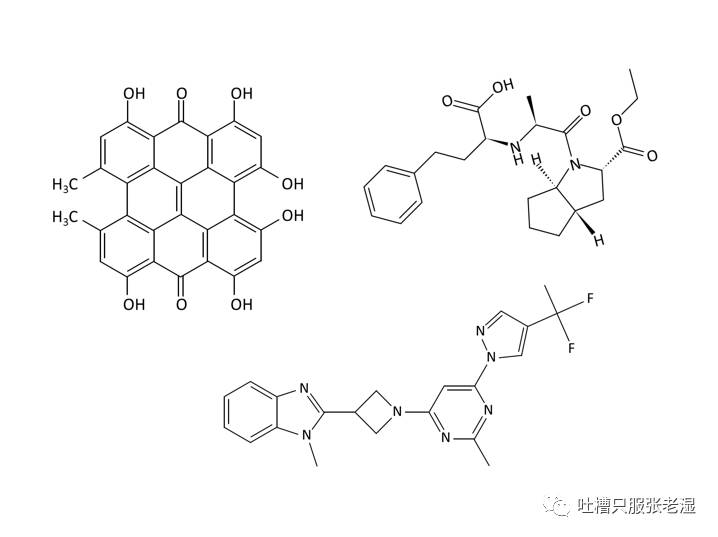

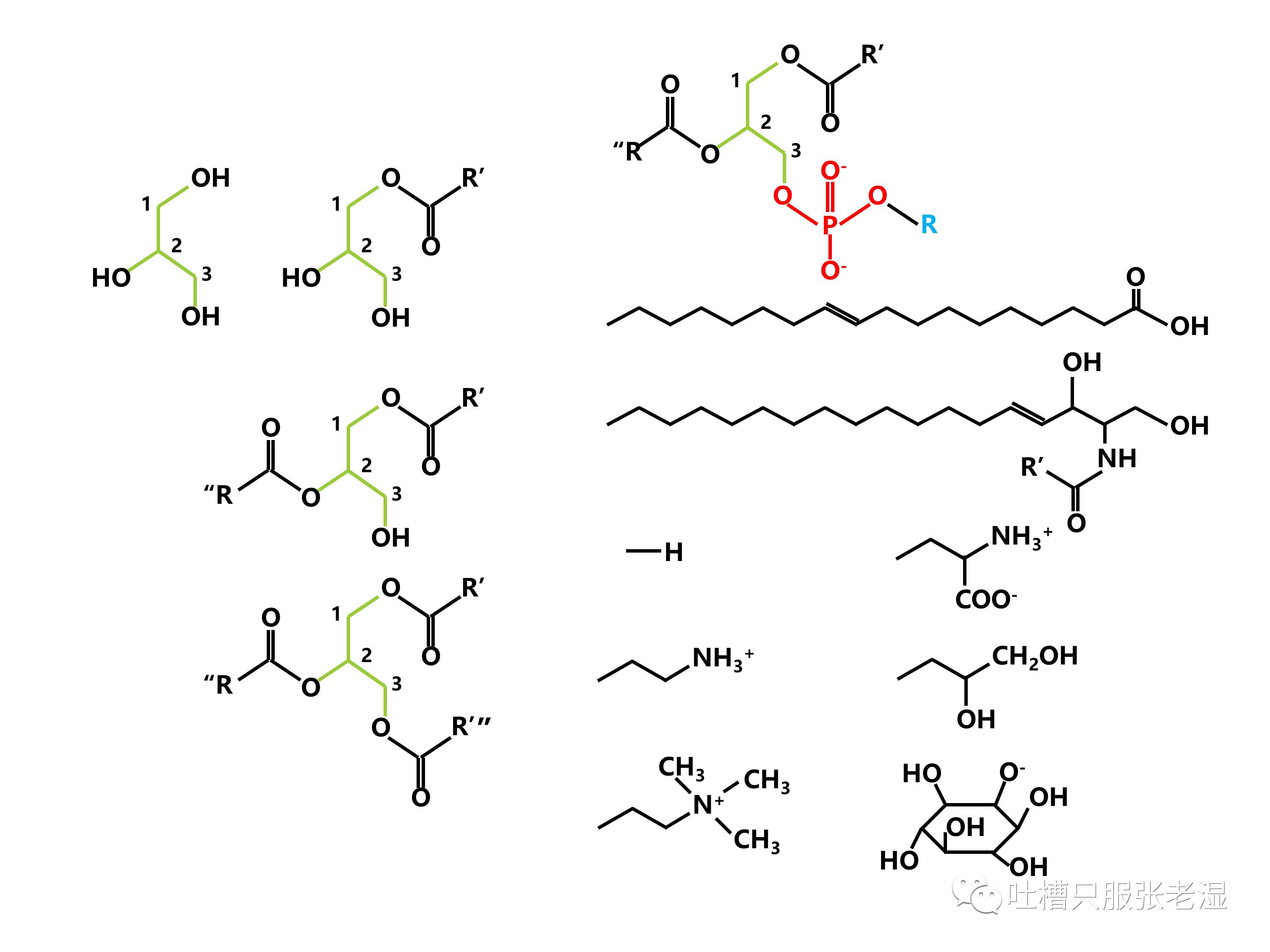

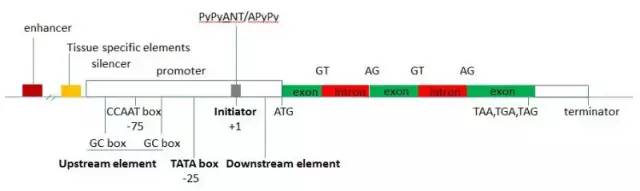

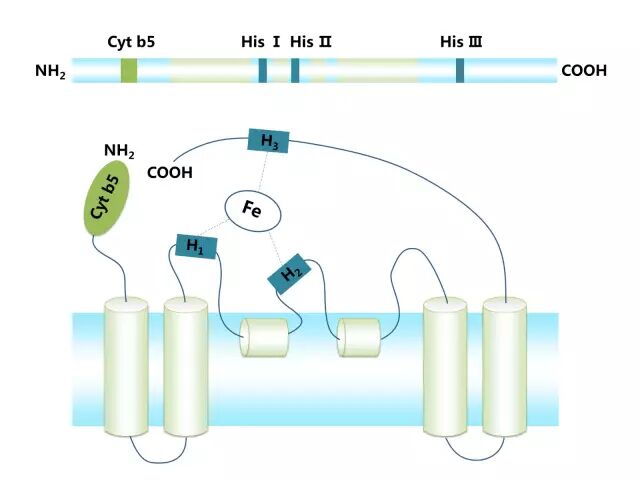

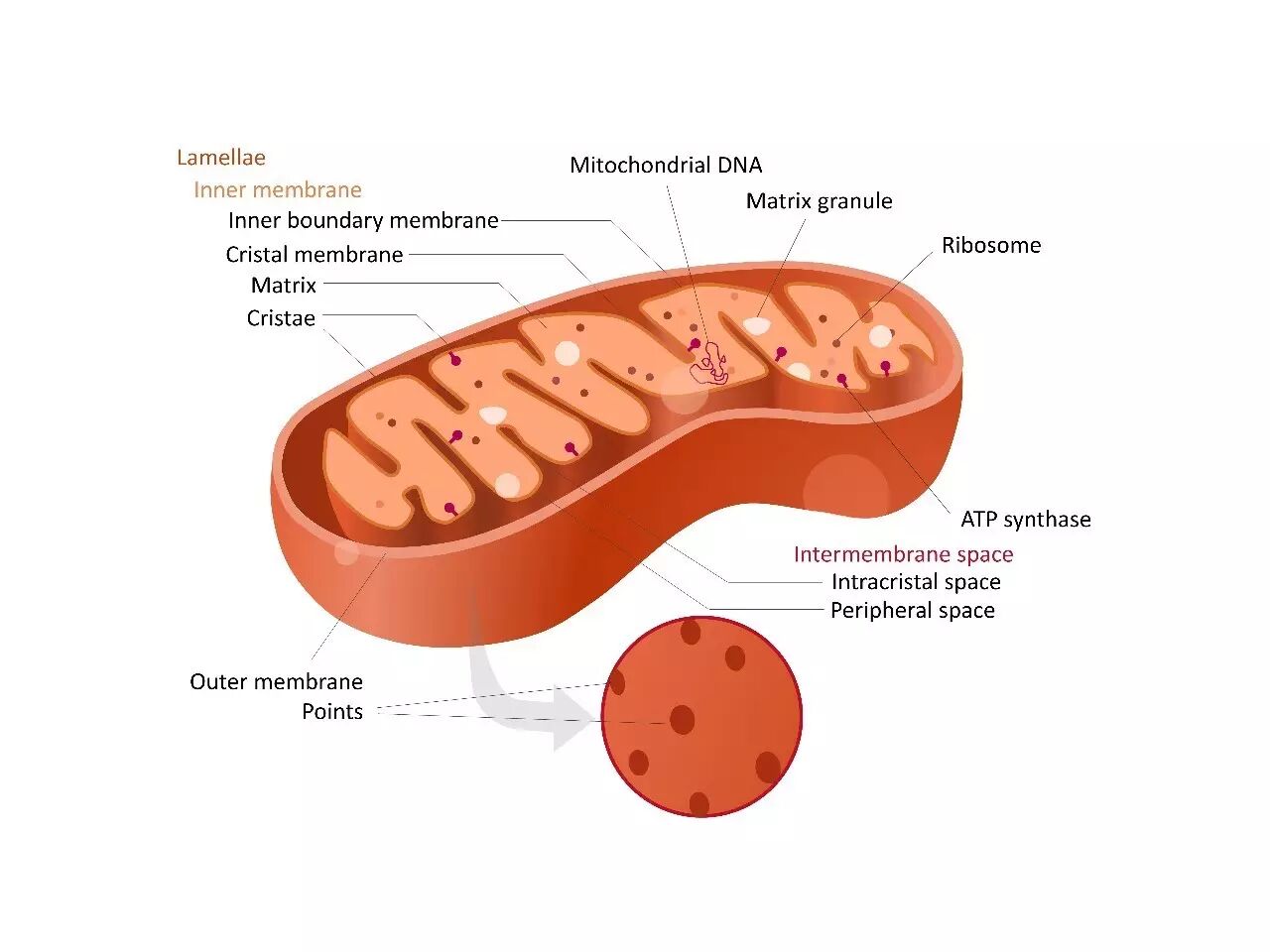

以下图片是作者使用ppt绘制，起个抛砖引玉的作用：
