擦除动画，可以说是基础得不能再基础PPT动画之一了，我们几乎可以在任何带有PPT动画效果的演示中找到它的踪影。

简单的直线擦除效果可能大部分都会，那么把直线换成曲线呢？小小的变动都会让你措手不及。

所以，你确定自己真的了解如何使用「擦除动画」吗？先别下定论，看完这篇文章，看看你会多少。

/1/

 擦除动画的基本使用原则

如果你懂得「结合对象元素特点来设置动画」的原则，就会知道：擦除动画更适合与线条、长标题文本、矩形块等条状元素搭配起来使用。



特别是对于PPT中的「箭头」元素，顺着箭头的指向使用擦除动画，几乎是一种不成文的规定。

带上擦除动画的箭头，其转化、演变、汇总、提炼等内涵意义会更加明显：

但如果把箭头的动画方向反一下，就会感到强烈的不自然。



虽然擦除动画默认只有上下左右四个方向可选，但只要对象是直线型的元素，无论向哪个方向延伸，我们总可以找到适用的方向。

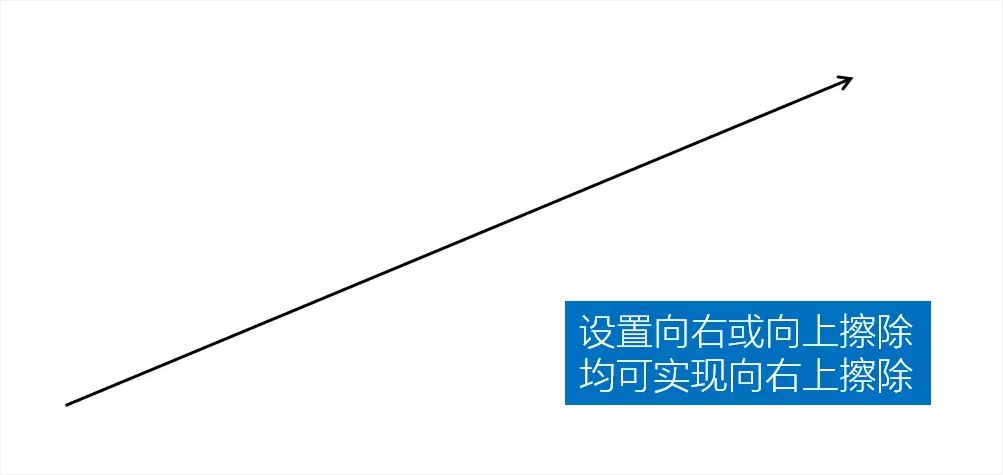

例如，朝右上方向的箭头，既可以设置向右擦除，也可以设置向上擦除：



那么，如果擦除的对象不是直线型元素，效果会如何呢？

/2/

 擦除动画的局限性

在PPT的实际使用中，我们经常会遇到组织结构图一类的图示，在这些图示中，除了直线，还会用到折线元素。

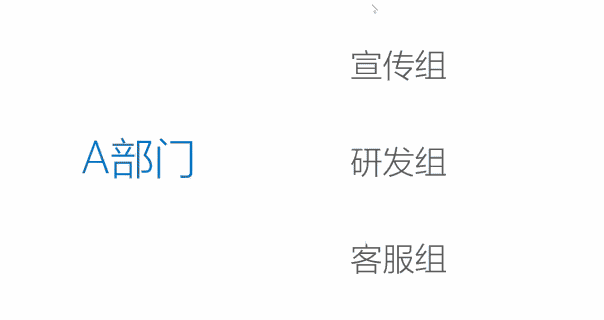

如果直接为折线设置擦除动画，效果是这样的：



上图中我们使用的是「向右擦除」，因为折线中竖直一段的水平长度几乎为0。

所以线条延伸的速度看起来忽快忽慢，很不和谐。

如何才能让折线的擦除延伸速度尽可能的一致呢？

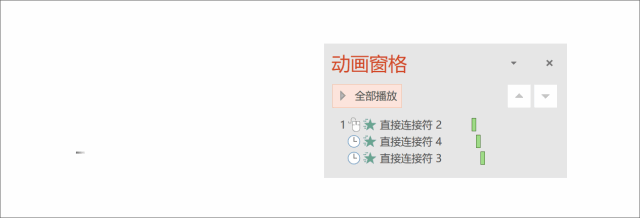

我想很多人都能想到解决方案，那就是分三段绘制直线，然后分别设置向右、向上、向右的擦除动画：

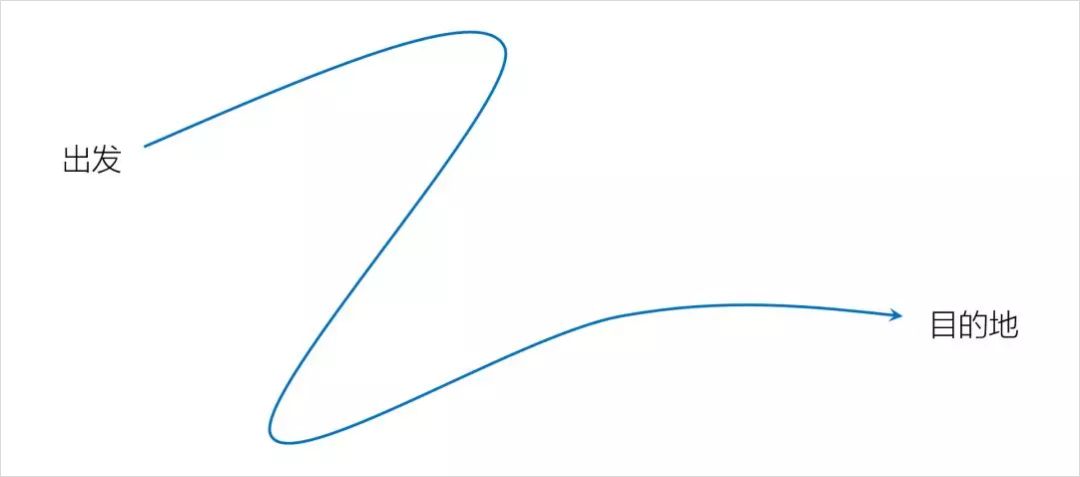

问题似乎是解决了？嗯，貌似是的，可如果线条是下面这样的曲线呢？

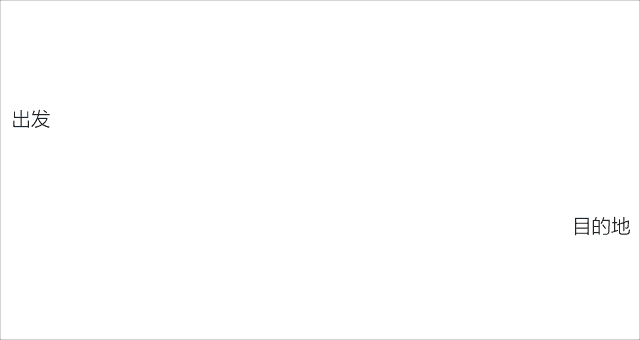

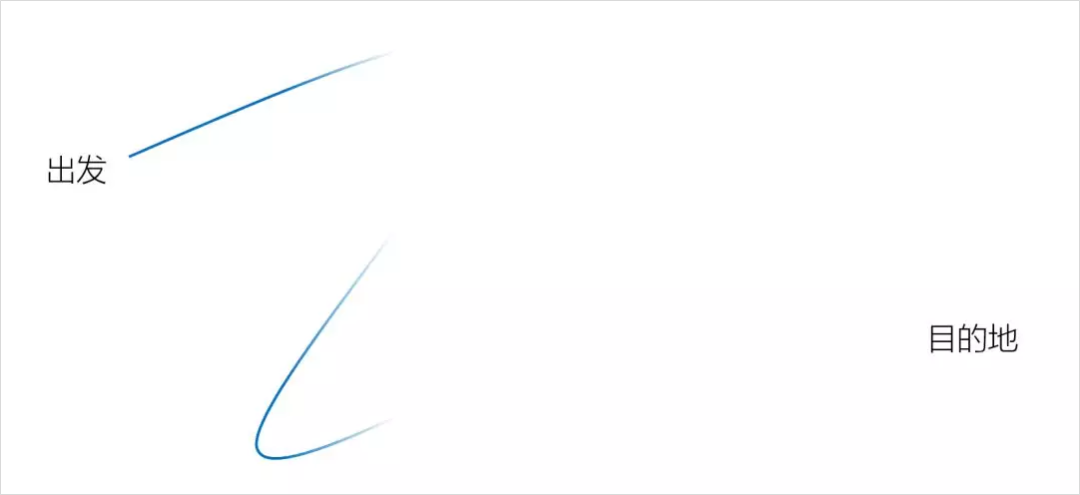

如果直接设置向右擦除，曲线会在动画中被分成两段，这自然不是我们想要的结果：



而与此同时，我们又不可能像前面折线案例中那样，手工分多段去绘制曲线——不同曲线的接头处很难处理得连贯自然。

怎么样？是不是没想到一个小小的「擦除动画」还有这么烦人的时候吧？

别急，下面Jesse老师就告诉你遇到这样的情况该怎么办！

/3/

巧用插件，解决曲线擦除难题

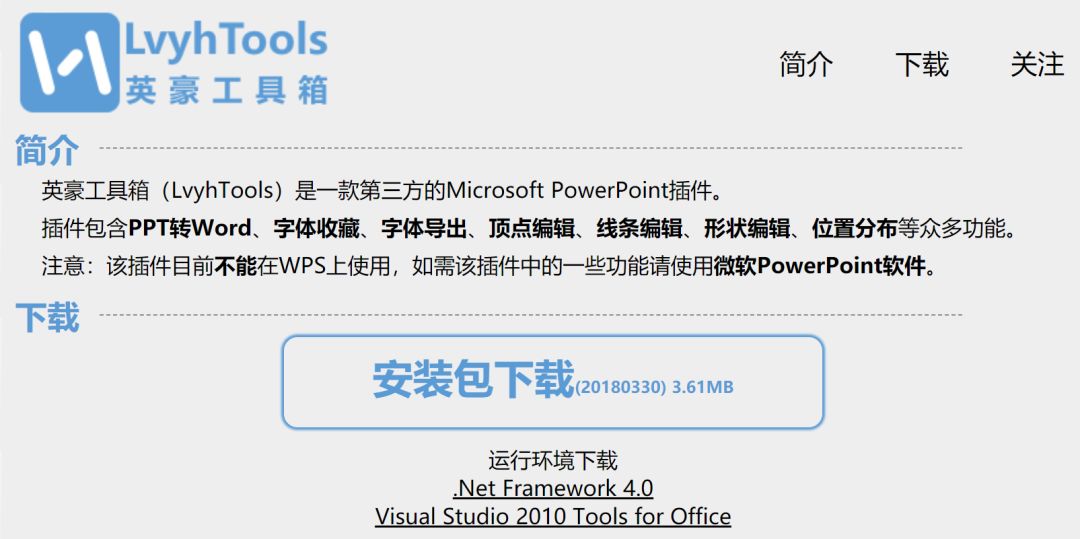

要解决这个问题，就不得不请出一款Jesse老师已经多次给大家安利过的插件——英豪工具箱（LvyhTools）了：



最近这款插件上线了自己的官网：http://yhtools.cc/。

大家可以自行前往下载安装。有了这款插件的帮助，要解决曲线擦除的问题就易如反掌了。

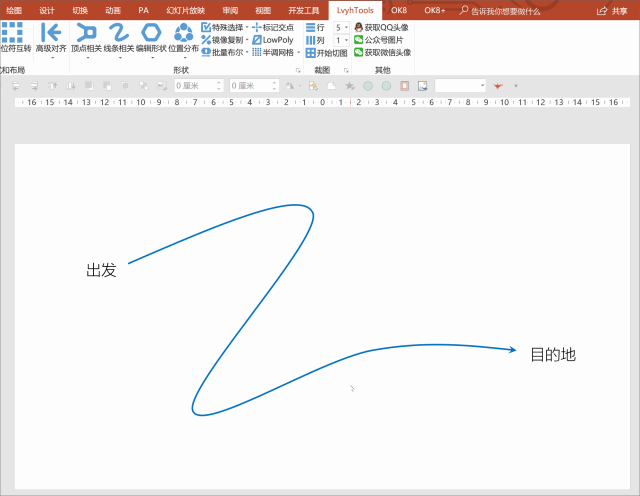

我们只需要选中曲线，然后点击插件中的「线条相关-线条分段」，插件就会以曲线的顶点为分界点，把线条分为多段：

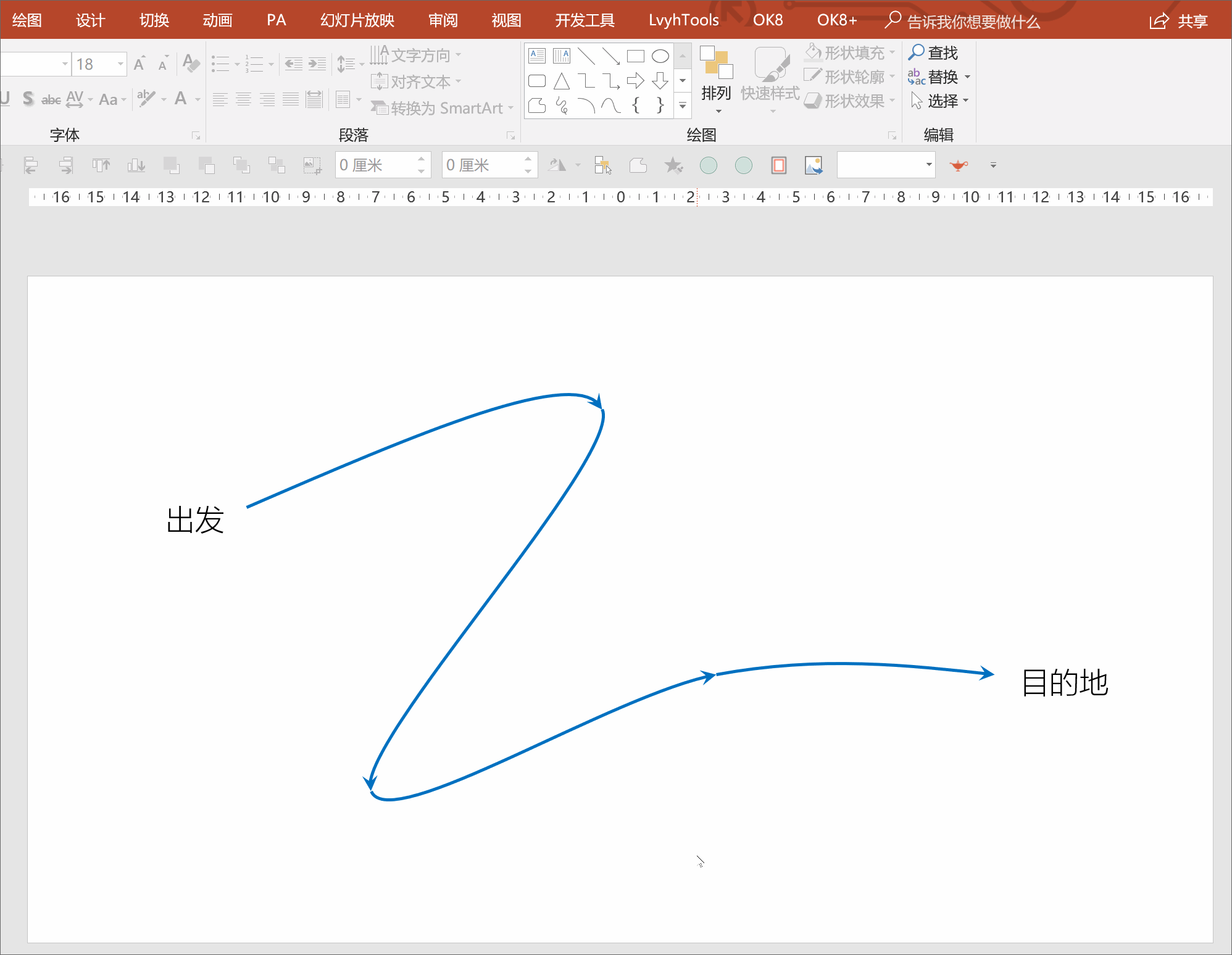

因为分段后的曲线会保留原曲线的属性，所以当前每段线条的结束端都是箭头型。选中前三段线条，将箭头类型改为无箭头：

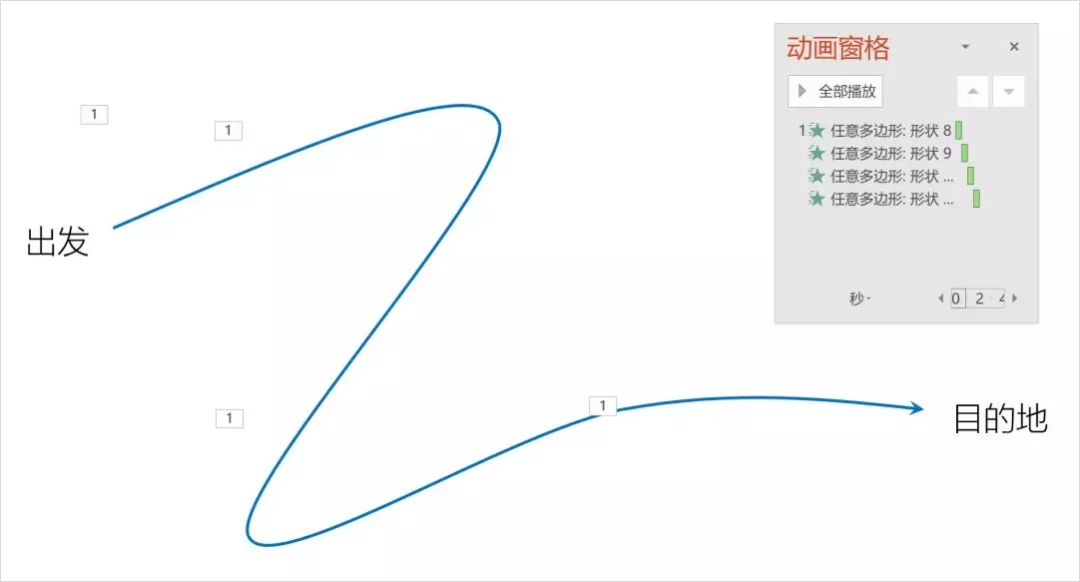

框选所有线段，设置擦除动画方向分别为：右、下、右、右，将后三段动画设置为「上一动画之后」，整个擦除动画就制作完成了：



整体效果如何呢？可以说是非常的理想：



在实际的PPT制作过程中，有了英豪工具箱的这个功能，再加上一点耐心的绘制，让线型图标从无到有「生长出来」，是不是比直接一个淡出动画生动多了呢？

图标需要使用直线、任意多边形等工具手动绘制，然后对必要部分进行分段，不能使用矢量图标。



*案例原作者：伟崇

/4/

轮子动画的擦除问题

在上面这个案例中，Jesse老师为图标外侧的弧线圈以及构成时钟的圆形都添加了「轮子动画」：

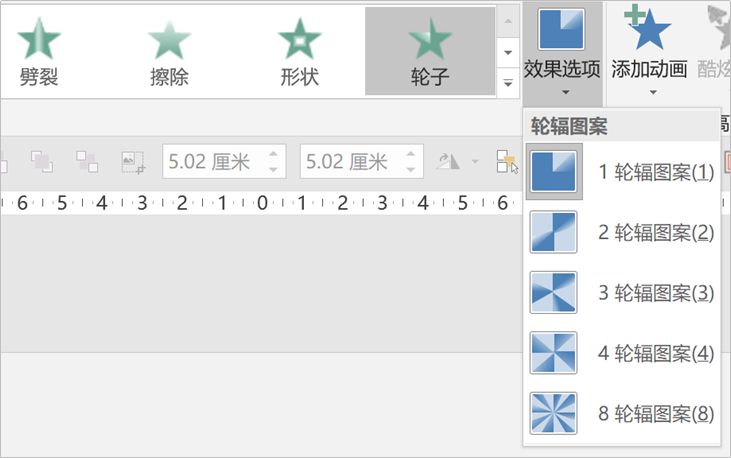

如果你是个擅于思考，在模仿这一效果的时候就会发现——轮子动画默认是以12点钟为起点开始擦除出现的，效果选项只能设置轮辐的数量，无法设置为从其它角度开始擦除：



Jesse老师是如何做到让轮子动画从自定义角度开始擦除的呢？

OK，在本文的最后，Jesse老师就再教你一招——利用瞬时动画调整轮子动画开始方向。其实这个效果的原理非常容易理解。

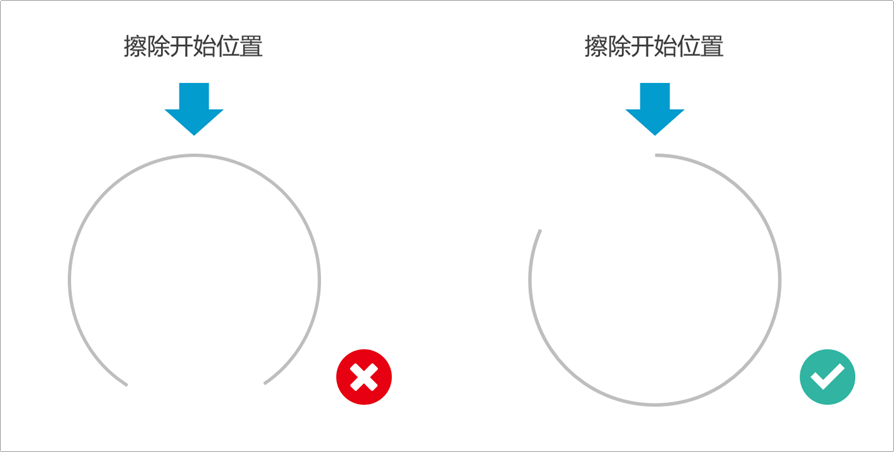

我们想要实现的效果，无非是让轮子动画从弧线的左端开始擦除——如果弧线的左端刚好是从12点位置开始。

这个效果是不是就能很好的实现了呢？



可是我们需要弧线开口向下，这又该怎么办呢？

很简单，给弧线加上一个瞬时的「陀螺旋」动画，让它和轮子动画同时开始，在动画开始的瞬间把弧线旋转到开口向下的位置就可以啦！

由于转动时间很短，当我们看到到弧线开端的时候，转动已经完成了，所以你根本感觉不到这个动画的存在。

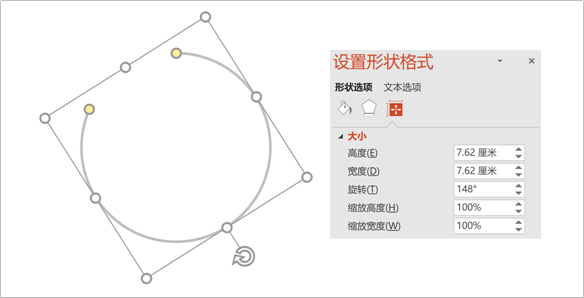

看，这就是调整好角度的弧线，此时弧线的旋转角度是148°：

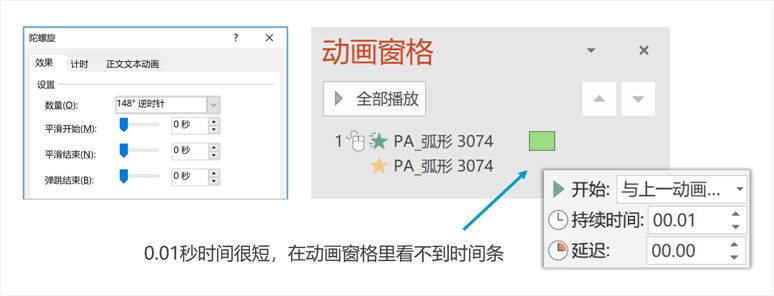

现在为其添加轮子动画和陀螺旋动画，并让陀螺旋动画与轮子动画同时开始，持续时间为0.01秒（直接输入0即可）。

注意要调整陀螺旋动画为逆时针148°哦：

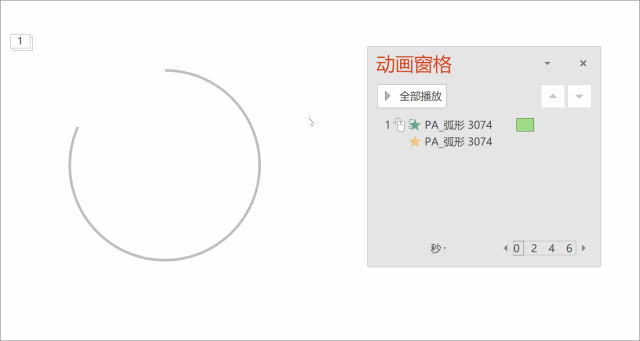

利用这样一个小小的设置，我们就能让轮子动画从弧线的一端开始擦除啦：



给大家总结一下本文的几个要点：

❶擦除动画一般会用在线型、条状元素上，如果是对箭头使用，必须顺着箭头的方向进行擦除；

❷当元素呈现曲曲折折的造型时，对其使用单一方向的擦除动画效果是不好的；

❸LvyhTools插件的「线条分段」功能可以依据线条的顶点对曲线或折线进行分段，有助于线性动画的制作；

❹利用瞬时的「陀螺旋」动画，我们可以调整轮子动画的擦除起始位置，让动画匹配更多的使用场景。

一个简简单单的擦除动画，其中还包含了这么多学问，其它不同的动画，又还有些什么你不知道的奥秘呢？
